OCXO9700S-10MHz-A-V

10 MHz Clipped Sinewave Oven Controlled Crystal Oscillator (OCXO)

Features and Benefits

- Frequency Range: 10.0MHz

- Supply Voltage: 5.0V

- Current: 0.4W Max

- Output Waveform: Clipped Sinewave

- Frequency Stability vs. Operating Temperature: ±100.0ppb

- Aging: ±0.6 ppm first year

- Phase Noise @ 10KHz: -152dBc/Hz

- Operating Temperature: -30°C to +70°C

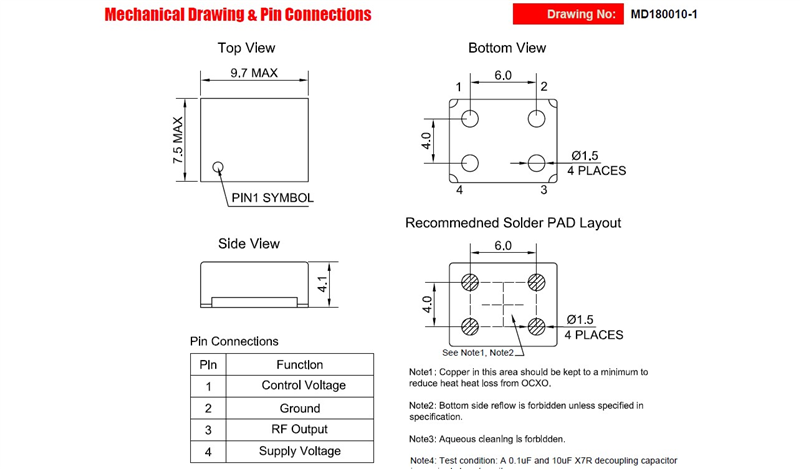

- Size: 9.7 x 7.5 x 4.1mm

Typical Applications

- small cell

- test instrumentation

- synthesizer

- reference timing circuit


Product Specifications

General Parameters:
Sub Category: 1-50MHz
Type: OCXO
Frequency Min (MHz): 10.0 MHz
Frequency Max (MHz): 10.0 MHz
Output Type: Clipped Sinewave
Frequency Stability (ppb): 100.0 ppb
Supply voltage (V): 5.0 V
Operating Temperature (°C): -30 to +70
Length: 9.7 mm
Width: 7.5 mm
Height: 4.1 mm
