TCXO3225AT

High precision Temperature Compensated Crystal Oscillator (TCXO)

Features and Benefits

- Frequency range: 10-40MHz
- Supply voltage: 1.8V/2.5V/3.3V
- Steady current: 1.5-1.7mA Max
- Output waveform: Clipped Sinewave
- Frequency stability vs. operating temperature: ±2.5ppm
- Aging: ±1.0ppm per year
- Phase noise@1KHz: -135dBc/Hz
- Operating temperature: -30°C to +75°C

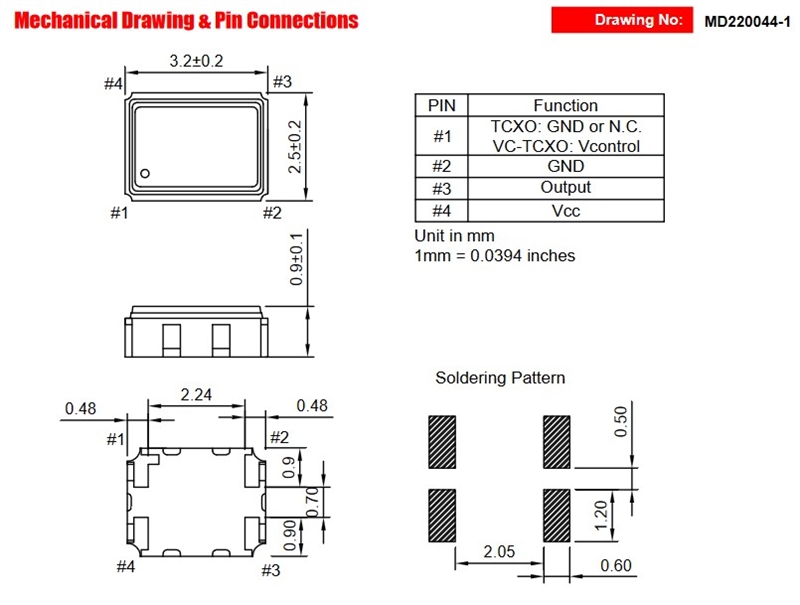

- Size: 3.2x2.5x0.9mm

Typical Applications

- Indoor Positioning System


Product Specifications

General Parameters:
Type: TCXO
Frequency Min (MHz): 10.0 MHz
Frequency Max (MHz): 40.0 MHz
Supply Voltage (V): 1.8 V, 2.5 V, 3.3 V
Output Type: Clipped Sinewave
Frequency Stability (ppm): 2.5 ppm
Operating Temperature (°C): -30 to +75
Length: 3.2 mm
Width: 2.5 mm
Height: 0.9 mm
