TCXO5300AT

High precision Temperature Compensated Crystal Oscillator (TCXO)

Features and Benefits

- Frequency range: 6-45MHz

- Supply voltage: 1.8V/2.5V/3.3V

- Steady current: 1.5-2.5mA Max

- Output waveform: Clipped Sinewave

- Frequency stability vs. operating temperature: ±2.5ppm

- Aging: ±1.0ppm per year

- Phase noise@1KHz: -135dBc/Hz

- Operating temperature: -30°C to +75°C

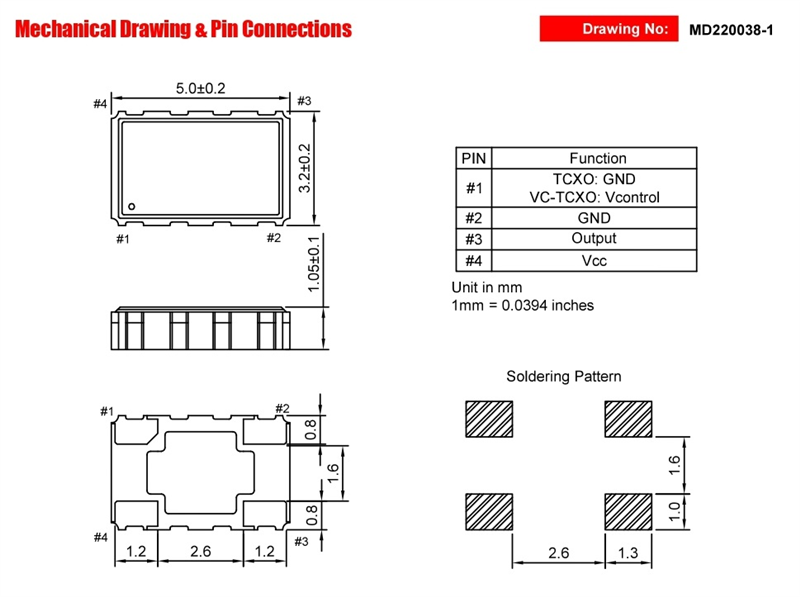

- Size: 5.0x3.2x1.05mm

Typical Applications

- Indoor Positioning System


Product Specifications

General Parameters:
Type: TCXO
Frequency Min (MHz): 6.0 MHz
Frequency Max (MHz): 45.0 MHz
Supply Voltage (V): 1.8 V, 2.5 V, 3.3 V
Output Type: Clipped Sinewave
Frequency Stability (ppm): 2.5 ppm
Operating Temperature (°C): -30 to +75
Length: 5.00 mm
Width: 3.20 mm
Height: 1.05 mm
